Видоискатель для Искры

    Вот он, нехитрый "оптический прибор". :)

    А теперь, дорогие читатели, садитесь поудобнее и слушайте, как я докатился до жизни такой. :)

    Дело в том, что у Искры довольно маленький окуляр видоискателя, и расположен он слева - так что кривоглазым фотографам (вроде меня), которые норовят заглядывать в дырочку ЛЕВЫМ глазом - неудобно становится, потому что нос мешается. Это еще у меня очков пока нет - а то было бы совсем плохо. Так что промазывал я часто. :(

    И вот, пораскинув остатками мозгов, изобрел я такой оптический девайс. Коробочка от узкой пленки. С одной стороны отверстие 38х38 мм, с другой - 12х12 мм. При этом обратите внимание - коробочка оказалась не вполне квадратная, ее толщина ("в глубину", см. картинку) составила 36 мм. По моим нехитрым соображениям, угол зрения такого видоискателя соответствует 75-мм объективу применительно к кадру 56х56 мм. Его вполне комфортно подносить к глазу (как левому, так и правому). Мало того, при выборе точки съемки совсем не обязательно вытаскивать камеру.

    К несомненным достоинствам описываемого оптического прибора следует отнести полное отсутствие дисторсии, комы, хроматической аберрации и иных оптических искажений, присущих многим аналогичным приборам промышленного изготовления. Видоискатель легок и относительно компактен (немного доработав  конструкцию, можно сделать его складным).

    Конечно, не обошлось и без неприятностей. Все-таки, угол зрения получается довольно широкий, и охватить глазом все поле изображения сложно. Видимо, придется либо изобретать очередной "прибор" из дверного глазка, либо привыкать к видоискателю Искры, сообразуясь с картинкой внешнего видоискателя.

    Теперь я немного расскажу о технологии изготовления (для тех, кто еще до этого не догадался). Сначала надо вынуть пленку из коробочки (она непосредственно для изготовления не нужна). Заклеивать коробку пока не надо. Уточнив размеры Вашей коробки, надо наметить места для прорезывания дырок. Затем, зажав в тиски деревянную палку подходящего размера, надеть на ее конец коробку и вырезать дырки скальпелем. (При отсутствии оборудованного верстака можно просто повалить на пол табуретку - главное, чтобы ножки ее были квадратные, иначе резать будет неудобно.) Только после этого коробка заклеивается. В принципе, можно и зачернить ее изнутри.

 Автор выражает надежду, что внешний видоискатель описанной конструкции может оказаться полезным владельцам и других камер, при некотором уточнении размеров объектива и окуляра видоискателя.

Ваши замечания, предложения по усовершенствованию конструкции, и просто слова искренней благодарности можно оставить тут:

http://penta.freeday.ru/cgi-penta-c/ikonboard/topic.cgi?forum=13&topic=169&start=0

    Два месяца спустя...

    Все-таки, это видоискатель оказался неудобным. Приходится прямо-таки вращать глазом внутри него, чтобы скадрироваться. Я приладился было к штатному искровому видоискателю - осознал примерно, куда смотреть, но все равно запорол пару неплохих кадров. Смотрю на один бок- уехал другой. поставил оба как надо, снял - оказалось, срезал пол-головы. Беда, короче. Пришлось делать ... УГАДАЛИ! ПРИЗОВАЯ ИГРА! ... Новый видоискатель!

    В девичестве это - широкоугольный конвертер от кинокамеры "Нева" (производства ГОМЗ). Кронштейн сделан из куска люминия толщиной два миллиметра (откуда я его выломал - не важно). Чертежей не прилагаю, за полным их отсутствием. Впрочем, все и так понятно, если посмотреть на картинки.

	Вид снизу. Необходимо тщательно счистить все заусенцы, чтобы не  попортить колодку для вспышки. Желательно сделать прорезь спереди - для уменьшения люфта.
	Вид - так примерно сбоку. Видно, насколько тщательно (и  я не побоюсь этого слова - с любовью) отделаны края и углы кронштейна. За них должно быть приятно ухватиться рукой. Кронштейн приклеен к резьбе конвертера. Здесь же хорошо видна оправа кольца от разбитого светофильтра, которым закреплена заслонка.

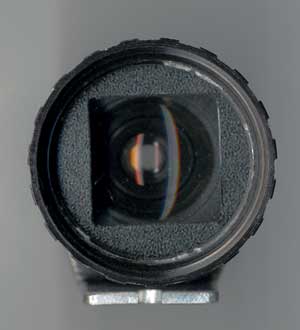

	Вид спереди. Обратите внимание, что кронштейн не должен быть высоким - для уменьшения параллакса. Размер прорези в заслонке - 18х18 мм. Это несколько меньше, чем нужно для полного кадра (19,5 мм) - но мыльница и не должна иметь 100% видоискатель. Сама заслонка вырезана из 5-дюймовой дискеты, положена прямо на линзу и закреплена кольцом от светофильтра (в комплекте кинокамеры имеется серый, желтый и оранжевый фильтры - я разбил (извиняюсь, ИСПОЛЬЗОВАЛ) серый.)  Кроме того, по желанию, фильтр можно и не портить - некоторая окраска изображения в видоискателе выглядит неплохо. Желтый, например - вполне жизнерадостный. Особенно в пасмурную погоду.

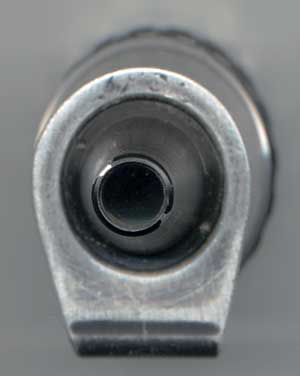

	Вид сзади. Хорошо бы придумать сюда что-то типа наглазника, только я пока ничего не придумал. Просто чтобы глаз себе не выбить. :) Собственно, это очень хорошо, что окуляр так торчит - смотреть в него очень удобно.

     Обратите внимание еще и на то, что на оправе светофильтра (светлая ему 2х нейтральная память...) имеется резьба и спереди. Казалось бы, можно привинтить и дополнительный светофильтр для подкрашивания картинки, и бленду - но увы. Начинается некоторое виньетирование по углам.  А вот крышечка от этого конвертера остается на своем месте (на снимках ее не видно).  Жаль, нет задней крышки (и не бывает).

А теперь - как это все выглядит в сборе.

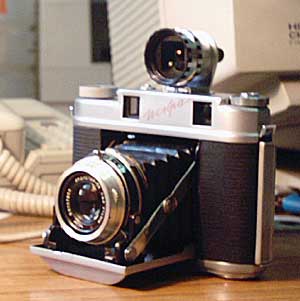

	Вид спереди. Вполне себе унушаить.:) И нисколько не мешает управляться с камерой. Нужно только привыкнуть к увеличенному параллаксу - почти по вертикали.
	Вид сзади. Очень удобно смотреть в торчащий назад окуляр конвертера. Но делать это надо осторожно - особенно пока нет наглазника.  Смотреть в штатный видоискатель тоже можно (даже левым глазом) - кадрироваться трудно, но дальномером пользоваться вполне комфортно.

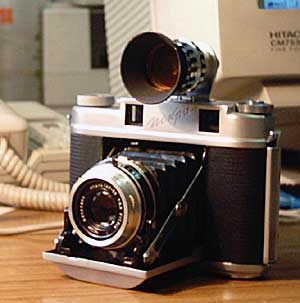

	Вот что будет, если навинтить светофильтр и бленду. :)

Автор не несет никакой ответственности, и не будет испытывать угрызения совести, в том случае, если желающий повторить эту конструкцию полностью или частично не будет вполне удовлетворен результатами своего труда.
Автор также снимает с себя ответственность за любые неприятности, сопутствующие самостоятельному изготовлению прибора описываемой конструкции - порезы, ушибы, ожоги, семейные скандалы, засветку фотоматериала, затопление соседей снизу и нелетную погоду.
